Scan+Print server FreeBSD 9 для Canon PIXMA MP540

Автор: zentarim.

Несколько лет назад я писал статью про создание роутера с функционалом аналогичным обычному домашнему роутеру:
http://www.lissyara.su/articles/freebsd/tuning/wifi_router/
Прошло время, сдохла старая материнка, да и Wi-fi мне перестал быть нужным. На земену ей была куплена подходящая мне по всем параметрам материнка:Intel 2500CC
На ней также был поднят роутер. Но одна недоработка все это время меня немного напрягала. Эта недоработка заключалась в том, что моя МФУшка Canon PIXMA MP540 была подключена к моей машине. Соответственно все, кому нужно было что-нибудь отсканировать, прибегали ко мне...
К тому же моя машина работает под linux, а второй домашний компьютер работает под Windows 7. Поэтому принтер был расшарен через Samba и периодически отваливался (Да, у меня кривые руки и я не могу настроить Самбу нормально :) ) В любом случае сложившаяся ситуация меня не устраивала и наконец-то у меня дошли руки ее исправить. В процессе установки открылись некоторые особенности настройки, которые я решил для себя задокументировать. Заодно и решил статью набросать.
Что было решено сделать:
1) Подключить МФУ к FreeBSD роутеру через USB
2) Расшарить принтер при помощи CUPS и печатать при помощи кроссплатформенного протокола IPP (Краткое описание протокола в Википедии)
3) Дать доступ к сканеру через браузер (сначала была идея расшарить сканер при помощи встроенных сетевых средств sane, но потом я решил, что через веб-морду будет удобнее).

Приступаем. Предполагаем, что внутренняя подсеть 192.168.0.0/24, а шлюз с фряхой - 192.168.0.1
По устройствам в ядре точно сказать не могу, но думаю, что понадобятся такие:


device usb # USB Bus (required) device ulpt # Printer # Эти устройства вам нужны, если вы собираетесь пользоваться встроенным # в МФУ кардридером device scbus # SCSI bus (required for ATA/SCSI) device da # Direct Access (disks) device umass # Disks/Mass storage - Requires scbus and da

Подключаем принтер по USB и смотрим как определился:


# dmesg | grep -i canon # Как выяснилось позднее - это устройство сканера ugen4.5: <Canon> at usbus4 # Это устройство принтера ulpt0: <Canon MP540 series, class 0/0, rev 2.00/1.02, addr 5> on usbus4 # Устройство встроенного в MP540 кардидера umass3: <Canon MP540 series, class 0/0, rev 2.00/1.02, addr 5> on usbus4 # Этот диск монтируется при подключении карты к кардридеру da3: <Canon MP540 series 0102> Removable Direct Access SCSI-2 device

Все определилось корректно. Для подключения принтера ставим следующие пакеты:
1) CUPS (Common Unix Printing System) - Сам сервер печати


# cd /usr/ports/print/cups-base/ && make install clean

2) Gutenrint-base (High quality drivers for Canon, Epson, Lexmark, and PCL printers for use with Ghostscript, CUPS, Foomatic, and the Gimp). Драйвера для MP540 я нашел в этом пакете.
Предупреждение: сборка этого порта тянет за собой чертову кучу графбиблиотек, поэтому будьте готовы к долгому процессу сборки. Также при сборке этого пакета будут подтянуты библиотеки pango и cairo (Внимание: ОБЯЗАТЕЛЬНО соберите их с поддержкой X11, иначе устанавливаемые в дальнейшем пакеты будут ругаться на ее отсутствие у этих библиотек)


# cd /usr/ports/print/gutenprint-base/ && make install clean

Приводим конфиг CUPS (/usr/local/etc/cups/cupsd.conf) к такому виду:


# Важный момент: Без директивы ServerName вы, скорее всего, не сможете печатать # с других компьютеров, а по умолчанию она не прописана. # Она отвечает за то, с каким именем хоста принимать запросы от клиентов. # Когда директива не прописана - в качестве имени хоста используется имя машины # Сюда лучше вписать IP адрес, на котором будет слушать CUPS # Симптомы: Работает печать с локальной машины, работает тестовая печать, # но не работает печать с других компов. # Отдельные люди на форумах советуют при этом патчить файл hosts на клиенте. # Не поддавайтесь на провокации, все можно сделать гораздо проще и правильнее ServerName 192.168.0.1 # Группа, с правами которой запускается CUPS SystemGroup wheel # Определяет, на каком IP адресе и порту будет слушать CUPS # По умолчанию стоит localhost:631, # т.е. доступ будет только с локальной машины. Listen 192.168.0.1:631 Listen /var/run/cups.sock # Уровень логирования. # Мне так и не потребовалось включать более подробный уровень. LogLevel error # Обнаружение принтера мне нафиг не нужно, поэтому отключаю. Browsing Off # По умолчанию включаем авторизацию (используются системные пользователи UNIX) DefaultAuthType Basic # Включаем доступ к веб-морде как таковой WebInterface Yes <Location /> # За доступ к печати и принтерам отвечает этот подраздел конфига. # Я разрешаю доступ к нему без аутентификации и только из локальной сети. AuthType None Order allow,deny Allow 192.168.0.0/24 </Location> <Location /admin> # Доступ к администрированию принтеров. # Тут уже кому попало и что попало менять нельзя. # Поэтому тут уже аутентификация (определено директивой DefaultAuthType) # и доступ только из локальной сети. AuthType Default Order allow,deny Allow 192.168.0.0/24 </Location> <Location /admin/conf> # Непонятно, за что отвечает этот раздел. # Сделал такой же доступ как к администрированию. AuthType Default Order allow,deny Allow 192.168.0.0/24 </Location> # Далее идут всевозможные разграничения, кому и что можно делать. # Меня вполне устраивают стандартные. <Policy default> JobPrivateAccess default JobPrivateValues default SubscriptionPrivateAccess default SubscriptionPrivateValues default <Limit Create-Job Print-Job Print-URI Validate-Job> Order deny,allow </Limit> <Limit Send-Document Send-URI Hold-Job Release-Job Restart-Job Purge-Jobs Set-Job-Attributes Create-Job-Subscription Renew-Subscription Cancel-Subscription Get-Notifications Reprocess-Job Cancel-Current-Job Suspend-Current-Job Resume-Job Cancel-My-Jobs Close-Job CUPS-Move-Job CUPS-Get-Document> Require user @OWNER @SYSTEM Order deny,allow </Limit> <Limit CUPS-Add-Modify-Printer CUPS-Delete-Printer CUPS-Add-Modify-Class CUPS-Delete-Class CUPS-Set-Default CUPS-Get-Devices> AuthType Default Require user @SYSTEM Order deny,allow </Limit> <Limit Pause-Printer Resume-Printer Enable-Printer Disable-Printer Pause-Printer-After-Current-Job Hold-New-Jobs Release-Held-New-Jobs Deactivate-Printer Activate-Printer Restart-Printer Shutdown-Printer Startup-Printer Promote-Job Schedule-Job-After Cancel-Jobs CUPS-Accept-Jobs CUPS-Reject-Jobs> AuthType Default Require user @SYSTEM Order deny,allow </Limit> <Limit Cancel-Job CUPS-Authenticate-Job> Require user @OWNER @SYSTEM Order deny,allow </Limit> <Limit All> Order deny,allow </Limit> </Policy> <Policy authenticated> JobPrivateAccess default JobPrivateValues default SubscriptionPrivateAccess default SubscriptionPrivateValues default <Limit Create-Job Print-Job Print-URI Validate-Job> AuthType Default Order deny,allow </Limit> <Limit Send-Document Send-URI Hold-Job Release-Job Restart-Job Purge-Jobs Set-Job-Attributes Create-Job-Subscription Renew-Subscription Cancel-Subscription Get-Notifications Reprocess-Job Cancel-Current-Job Suspend-Current-Job Resume-Job Cancel-My-Jobs Close-Job CUPS-Move-Job CUPS-Get-Document> AuthType Default Order deny,allow </Limit> </Policy> BrowseWebIF Yes

Во время работы CUPS мне приходилось наблюдать в логе ошибок cups /var/log/cups/error_log подобные сообщения:


E [10/Aug/2013:22:56:31 +0400] [CGI] Saw EOF, expected '}'! E [10/Aug/2013:22:56:43 +0400] [CGI] Saw EOF, expected '}'! E [10/Aug/2013:22:56:43 +0400] [CGI] Saw EOF, expected '}'! E [10/Aug/2013:22:57:39 +0400] [CGI] Saw EOF, expected '}'! E [15/Aug/2013:08:25:13 +0400] [CGI] Saw EOF, expected '}'!

Эта ошибка давно описана на дебиановском багтрекере. Ее причина - отсутствие закрывающих фигурных скобок в русских CGI файлах. Ну что же, раз не исправили разработчики, то придется нам:
Добавляем закрывающую фигурную скобку перед закрывающим тегом </P> в файле /usr/local/share/cups/templates/ru/classes-header.tmpl:
строку


<P ALIGN="CENTER">{total=0?Нет групп:Группа {#printer_name} из {total}.</P>

меняем на


<P ALIGN="CENTER">{total=0?Нет групп:Группа {#printer_name} из {total}.}</P>

Добавляем закрывающую фигурную скобку перед закрывающим тегом </P> в файле /usr/local/share/cups/templates/ru/jobs-header.tmpl:
строку


<P ALIGN="CENTER">{total=0?Нет заданий:Задание {#job_id} из {total} {?which_jobs=?активных:{which_jobs=all?:завершенных}}.</P>

меняем на


<P ALIGN="CENTER">{total=0?Нет заданий:Задание {#job_id} из {total} {?which_jobs=?активных:{which_jobs=all?:завершенных}}.}</P>

Добавляем закрывающую фигурную скобку перед закрывающим тегом </P> в файле /usr/local/share/cups/templates/ru/printers-header.tmpl:
строку


<P ALIGN="CENTER">{total=0?Нет принтеров:Принтер {#printer_name} из {total}.</P>

меняем на


<P ALIGN="CENTER">{total=0?Нет принтеров:Принтер {#printer_name} из {total}.}</P>

Все, эта назойливая ошибка теперь не будет мозолить глаза
Включаем CUPSD в /etc/rc.conf:


# echo 'cupsd_enable="YES"' >> /etc/rc.conf

Стартуем CUPSD:


# /usr/local/etc/rc.d/cupsd restart

Проверяем, запустился ли CUPS:


# sockstat -l | grep cups root cupsd 3047 7 tcp4 192.168.0.1:631 *:* root cupsd 3047 8 stream /var/run/cups.sock

Все запустилось, теперь надо настроить принтер. Идем на веб-интерфейс:
https://192.168.0.1:631/admin
Тут вас спросят пароль от root. Внимание: после ручной правки конфига cups большинство "галочек" в веб-морде показывают хрен пойми чего. Поэтому не очень-то им доверяйте
Нажимаем кнопку "Добавить принтер":



Ага, принтер определился, но почему-то в двух ипостасях. Выбираем первую:



Даем принтеру имя. Внимание: это имя будет использоваться при обращении к принтеру из клиента печати!
Поэтому для удобства даем ему достаточно короткое и простое имя в латинской раскладке. Обращаем внимание на строку "Подключение" и ее значение "usb:/dev/ulpt0"
/dev/ulpt0 - это и есть устройство принтера. Разумеется, включаем общий доступ к принтеру.



В этом окне выбираем драйвер принтера (Производитель Canon, модель MP540). так как я без понятия - какой из драйверов мне надо, то выбираем тот, где есть подпись "ru":

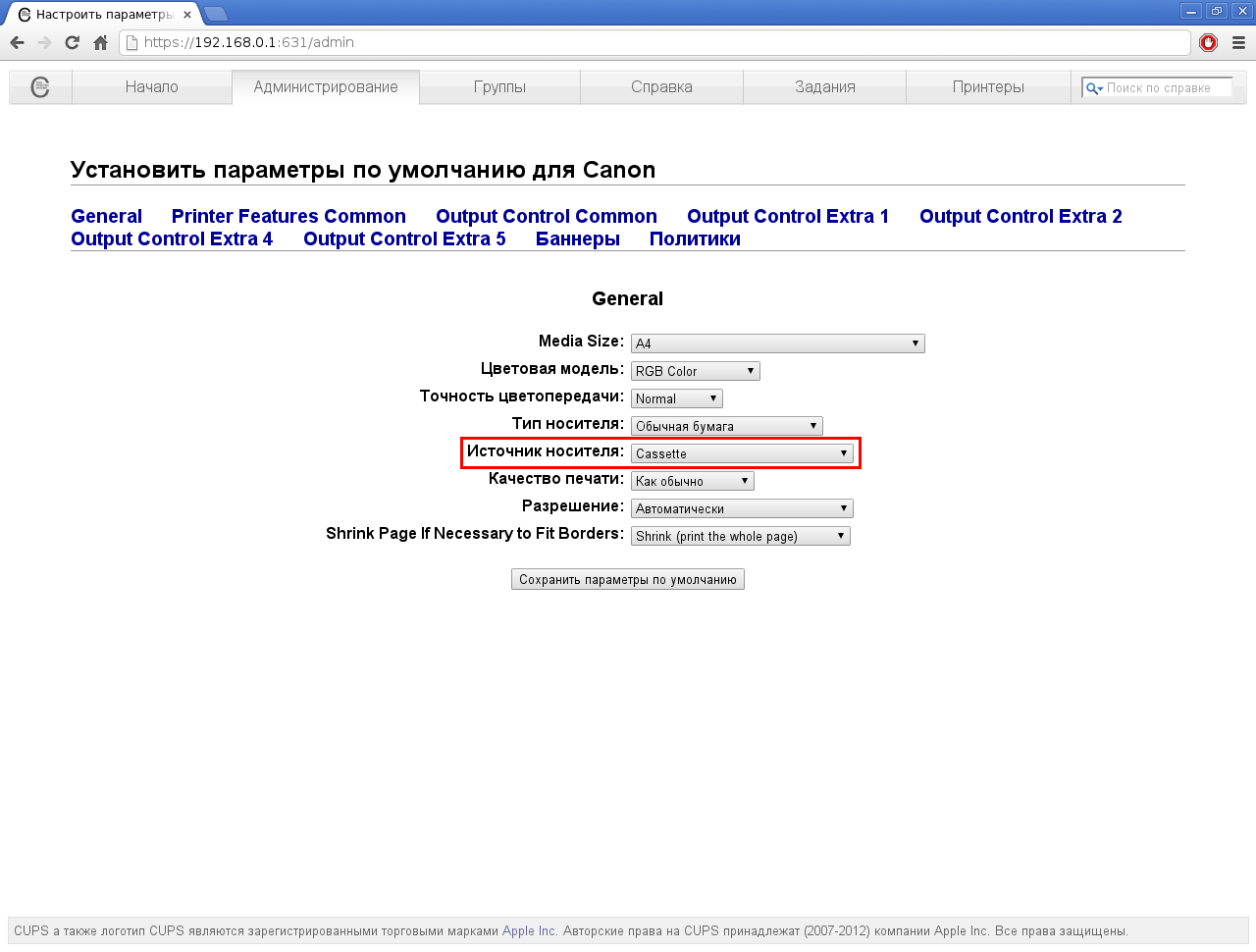

Здесь оставляем все как есть, кроме пункта "Источник носителя". Его принудительно выставляем в значение "Cassette", так как по умолчанию принтер пытается найти бумагу в заднем лотке.



Все, принтер настроен:



Конфигурации всех принтеров будут храниться в /usr/local/etc/cups/printers.conf. После добавления принтера он будет выглядить подобным образом:


# Printer configuration file for CUPS v1.5.4 # Written by cupsd on # DO NOT EDIT THIS FILE WHEN CUPSD IS RUNNING <Printer Canon> UUID urn:uuid:127948e7-0ba2-311b-6e44-1b2c87d04d7a Info Canon MP540 series Location GATE MakeModel Canon PIXMA MP540 - CUPS+Gutenprint v5.2.8 DeviceURI usb:/dev/ulpt0 State Idle StateTime 1376160812 Type 36876 Accepting Yes Shared Yes JobSheets none none QuotaPeriod 0 PageLimit 0 KLimit 0 OpPolicy default ErrorPolicy stop-printer </Printer>

Хоть CUPS хоть и запускается с правами root, но печатать будет только на устройства, принадлежащие системной группе "cups". Почему так происходит - я, к сожалению, не знаю.
Нам надо "инструктировать" devfs, чтобы она назначала определенные права устройству "/dev/ulpt0". Есть два способа это сделать:
1) При помощи файла /etc/devfs.rules и /etc/rc.conf . Приводим /etc/devfs.rules к такому виду:


[operator=5] add path ulpt0 mode 0660 group cups

В /etc/rc.conf добавляем строку:


devfs_system_ruleset="operator"

Перезапускаем devfs:


# /etc/rc.d/devfs restart

Проверяем, подхватились ли правила:


# devfs rule show 100 path ulpt0 group cups mode 660

2) При помощи записей в /etc/devfs.conf. За этот способ отдельное спасибо пользователю USSR.
Дописываем в файл строки:


# printer own ulpt0 root:cups perm ulpt0 0660

В любом случае теперь при перезагрузке системы или включении/отключении принтера у него сразу будут правильные права.Однако сейчас они не применятся, поэтому выдаем права принтеру вручную:


# chown root:cups /dev/ulpt0

Проверяем, есть ли права на запись в устройство у группы "cups":


# ls -la /dev/ulpt0 crw-rw---- 1 root cups 0, 137 10 авг 23:02 /dev/ulpt0

Все нормально, можно печатать. Пускаем на принтер пробную страницу из веб-интерфейса и, если все в порядке, идем настраивать клиенты печати.
Ниже привожу примеры настройки и скриншоты клиентов печати Windows 7 и Ubuntu (KDE):
1) Ubuntu (KDE)



2) Windows 7
Выбираем сетевой тип принтера:



Не дожидаясь окончания поиска тыкаем в "Нужный принтер отсутствует в списке":



Вручную вбиваем адрес принтера:



Выбираем драйвер принтера (ВНИМАНИЕ: У меня драйвер уже был установлен! Вам, вероятнее всего, придется выбрать расположение драйвера руками. Как это сделать я расписывать не буду.



С принтером все. Пускаем на него тестовые страницы и радуемся, если все работает. Если нет - то обращаемся к error_log cups.


Предположим, что принтер настроен и печать работает. Теперь настраиваем сканер и веб-интерфейс к нему.
Устанавливаем пакеты:
1) sane-backends (Собственно сам пакет sane и утилиты для работы со сканером из командой строки)


# cd /usr/ports/graphics/sane-backends && make install clean

2) sane-frontends (Еще какое-то барахло для работы со сканером. Было указано в инструкции к веб-морде)


# cd /usr/ports/graphics/sane-frontends && make install clean

3) ImageMagick-nox11 (различные утилиты для конвертаций графических форматов, в том числе и утилита convert который непосредственно используется в веб-морде. nox11 для того - чтобы не притащило за собой иксы)


# cd /usr/ports/graphics/ImageMagick-nox11 && make install clean

Вот далее я точно не помню, но что-то требовалось еще доустанавливать... В общем если по каким-то причинам не захочет сканировать - попробуйте проверить лог ошибок веб-сервера. Там будет ругань на то, чего не хватает.
Если наткнетесь - пожалуйста напишите в обсуждение и я добавлю информацию в статью.
В качестве веб-морды я использую phpsane, так как он достаточно прост в настройке и освоении. Однако для его работы необходим веб-сервер и установленный php. Лично я использую lighttpd+php53( сначала я пытался использовать yaws, однако там были косяки с скачиванием файлов, поэтому я вернулся к lighttpd). Поскольку настройка и установка php и lighttpd неоднократно рассматривалась и обсасывалась, я только распишу моменты, в которых могут возникнуть вопросы:
- создатель phpsane обозвал главную страницу "phpsane.php", а не index.php. Я хотел обращаться к веб-серверу без принудительного указания страницы,
поэтому в конфиг lighttpd я добавил такую строку:


index-file.names += ( "phpsane.php" )

Разумеется, можно переименовать сам phpsane.php в index.php, а также поменять все ссылки на него во всех остальных файлах... Но мне было просто лениво.
Я повесил веб-сервер на порт 8800 и запустил его:
Код:


# sockstat -l USER COMMAND PID FD PROTO LOCAL ADDRESS FOREIGN ADDRESS www lighttpd 10479 4 tcp4 192.168.0.1:8800 *:*

Веб-сервер работает. Теперь надо установить собственно веб-морду к сканеру. Скачиваем последнюю версию phpsane со странички
http://sourceforge.net/projects/phpsane/
Внутри архива находится папка, к которой надо предоставить доступ веб-серверу. Если вы все запустили правильно, то при заходе на веб-интерфейс у вас будет отображаться что-то вроде:



Однако это еще не все, ведь сервер работает с правами пользователя www, у которого нет прав на чтение со сканера! Для этого добавляем пользователя www во встроенную группу "operator":


# pw groupmod operator -m www

Пробуем найти наш сканер:


# sane-find-scanner -q found USB scanner (vendor=0x04a9 [Canon], product=0x1730 [MP540 series]) at libusb:/dev/usb:/dev/ugen4.5

Сканер нашелся. Ключевое устройство - /dev/ugen4.5. Однако это устройство является ссылкой на "/dev/usb/4.5.0":


# ls -la /dev/ugen4.5 lrw-rw---- 1 root wheel 9 9 авг 23:20 /dev/ugen4.5 -> usb/4.5.0

Надо установить права для самого устройства. Я раньше считал, что также нужно установить права и для ссылки, но выяснилось, что это необязательно. Устанавливаем права устройству мы снова при помощи devfs одним из двух способов:
1) Добавляя строки в /etc/devfs.rules:


# это добавлено для сканера add path usb/4.5.0 mode 0660 group operator # это было ранее добавлено для принтера add path ulpt0 mode 0660 group cups

Как видно - мы в одном профиле устанавливаем права как для устройства принтера, так и для устройства сканера.

2) Добавляя строки в /etc/devfs.conf:


# scanner это добавлено для сканера own usb/4.5.0 root:operator perm usb/4.5.0 0660 # printer это было ранее добавлено для принтера own ulpt0 root:cups perm ulpt0 0660

Устанавливаем права для устройства сканера вручную (либо просто перезагружаемся):


# chown root:operator /dev/usb/4.5.0 # chmod 0660 /dev/usb/4.5.0

Проверяем, что получилось:


# ls -la /dev/usb/4.5.0 crw-rw---- 1 root operator 0, 124 11 авг 00:10 /dev/usb/4.5.0

Теперь все в порядке, можно сканировать. Заходим на
http://192.168.0.1:8800
Выбираем нужные настройки, имя файла и т.д. и нажимаем кнопку "Сканировать". Если все сделано верно - под кнопками будут появляться ссылки на файлы сканов.
Если нет - ковыряем лог веб-сервера на предмет ошибок.[code]

Ссылка на обсуждение: http://forum.lissyara.su/viewtopic.php?f=14&t=39896.

размещено: 2013-08-20, последнее обновление: 2013-11-22, автор: zentarim
